真空热压机工作原理与产品特点有那些?深圳生产厂家专业介绍

分享到:
来源:热压机制造商-邦企创源        发布时间:2021-02-19 16:42
导读:真空热压机由炉体、炉盖、保温桶、热压装置、发热体和电源、真空系统、水冷却系统及测温系统等组成.是一种可以开展热压解决的设备,为周期时间工作式,广泛运用于半导体焊接...

  真空热压机由炉体、炉盖、保温桶、热压装置、发热体和电源、真空系统、水冷却系统及测温系统等组成.是一种可以开展热压解决的设备,为周期时间工作式,高精度热压机广泛运用于半导体焊接,大学院样材料实验,硬质合金刀具、功能瓷器、粉未冶金等在高温、高真空标准下开展热压煅烧解决,也可在充气维护状况下热压成型烧。那么真空热压机由哪些结构构成呢,下边人们就看来一下。

  一:真空热压机工作原理结构介绍:

  真空热压炉主要由炉体、炉门、加热与保温及测温系统、真空系统、充气系统、水冷系统、控制系统、液压系统等组成。

  1、炉体:

  碳素钢机械支撑结构,箱体304不锈钢水冷结构,精密抛光,有利于缩短抽气时间,且便于清洁;

  2、炉盖:

  双层水冷的结构,内外壁均为304并经精密抛光处理,中间通冷却水。

  3、加热保温及测温系统:

  加热系统采用石墨筒形加热器,保证了最佳的温度均匀性和工件的均匀受热,且便于发热体的维修及更换。侧面及底面的隔热屏均采用由硬毡、软毡共同组成的复合保温层,经过加工制作成一个整体的隔热系统。

  采用可控硅控温,配置有PID功能仪表,数显表,具有超温声光报警功能,也可选用PLC触摸屏自动控制,并保留历史数据,便于分析烧结过程。

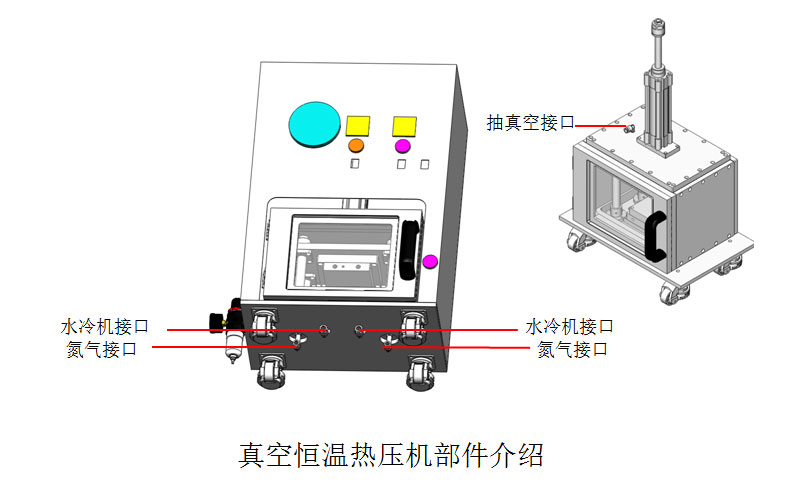

真空热压机结构图一
真空热压机结构图一

  4、真空系统:

  由油扩散泵、罗茨泵、机械泵配电磁压差阀(防止因突然停电、机械泵油倒灌)充气阀、放气阀、真空蝶阀、真空压力表(±Pa)波纹管、真空管路和支架等组成。

  5、充气系统

  :由各种管道及阀门组成,并配有电磁放气阀、压力传感器,当炉内压力高于安全值时会自动放气,充气管路上装有针阀,可控制充气量,用于烧结工艺所需充氩气、氮气的气氛要求;

  6、水冷系统:

  由各种各样阀管路有关设备构成且下设停水声光报警器全自动断开加温源或功能。

  7、充气装置:

  由各种各样管路及闸阀构成,并装有电磁感应排气阀、液位传感器,当炉膛内工作压力高过安全值时候全自动放空气,充气管道上配有针型阀,可操纵充气量。

真空热压机结构图二
真空热压机结构图二

  8、控制系统:

  由可编程控制器PLC、温控仪、真空计、电压电流表、直流稳压电源、空开、接触器、继电器、按钮、指示灯等组成,以实现供电、控制、记录、监视、报警保护功能。

  9、热压系统:

  采用电动输入方式。由液压站配有进口比例阀、压力传感器、位移显示器采用光栅尺(测距精度0.02mm)、液压缸等相关液压装置,压力调节半自动化、可通过手动调节。仪表可设定自动调节压力,并能实现稳压、保压。

  二:真空热压机产品特点说明

  1: 本机采用四柱三板式开放空间,导柱采用高频真空淬火处理可达到抗拉,耐磨之效果。导套采用进口高精密油墨轴承做导向,下压平顺稳定重复精度可达0.02MM,一般普通导柱导套是无法达到的。

  2:发热板经过真空调质处理,表面电镀处理长期使用不变形,不生锈。发热管采用不锈钢电热丝埋铸式,不氧化,耐撞击,安全可靠,升温迅速,使用寿命长等优点。

  3:机械安全部分油缸采用双轴型可调式机械定位,可精确的控制下限位置确保压制产品的厚度,重复精度可达0.02MM。装卸模具之设计简单,方便,快捷。操作面设有红外线安全装置,非操作面采用整体安全防护门,有效的避免了操作中带来的安全隐患。双手同步操作,急升保护装置。

真空腔体图
真空腔体图

  4:工控部分控制方式分为手动/半自动两种,手动模式方便模具安装校正,半自动模式可控制保压时间,适用于多种产品所需的压制时间要求。

  5:液压部分利用差压回路设计,以达到低噪音,快速动作要求。待机时能减少能源消耗,快转慢装置以快速提高工作效率,慢速精确有效的成型产品。冷却系统可保持油温在常温的状态下连续动作。

  6:维护保养:油压系统和工控部分及机身独立设置,维护保养简单,方便,快捷。

真空热压机设计图
真空热压机设计图

  三:真空热压机在销售市场中怎样来选择?

  真空热压机在如今销售市场中市场销售的样式种类有很多种多样,在做真空热压机选择的那时候还是应当遵照一定的方法以后才能够有效的选择,人们在掌握压合抽真空机的那时候就能够发觉,在具体应用全过程中常可以带来的益处实际意义还是很非常好的。

  真空热压机在销售市场中怎样来选择?

  在选择的那时候是能够看一下商品自身的品质,高质量的商品无论是在应用实际效果上还是在具体的性能上面非常好,再加如今许多 人到深入分析了真空热压机原理以后,感觉还是最该选择,在操作流程中非常简单,所可以带来的益处实际意义都是较为高。

大吨位真空热压机图片
大吨位真空热压机图片

  此外,在选择的那时候还是应当看一下真空热压机的一些优点使用价值,有的人全是会依据本身的要求来选择,确保在应用的那时候都可以了解中小型真空热压机的一些功效,自然还可以依据本身的要求来选择大中型的,在具体的作用功效上都是不一样的。
